一．HYQF氣液分離器簡介
     HYQF汽水分離器又名氣水分離器、汽水分離器、油水分離器，主要用于壓縮空氣、蒸汽、甲烷等介質的除水除油，根據結構不同可分為離心式、擋板式、離心加擋板式等。
二． 汽水分離器工作原理

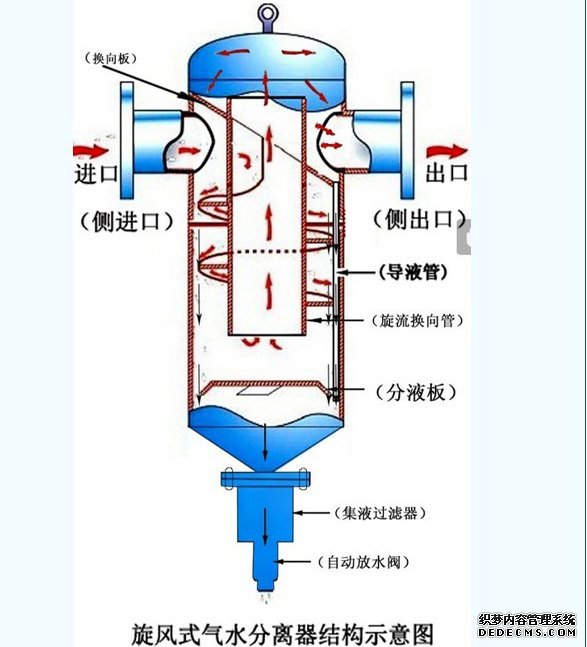

      旋風式汽水分離器的工作原理：大量含水的蒸汽或壓縮空氣進入汽水分離器，并在其中以離心向下傾斜式運動；夾帶的水份由于速度降低而被分離出來；被分離的液體流經自動疏水閥排出，干燥清潔的蒸汽從分離器出口排出。
      擋板式氣液分離器的工作原理：通過五級分離—降速、離心、碰撞、變向、凝聚等原理，除去介質中的液態水份，達到凈化的作用。常安置在后冷卻器的后面。
      旋風式加擋板式汽水分離器的工作原理：主要應用在介質壓力比較低，工況要求系統壓降小的情況，比如甲烷氣體的過濾，因?yàn)槠鋲毫νǔ２桓?，單一的離心式或擋板式不能達到處理效果
三．汽水分離器技術參數

  設計壓力  1．6MPa
    水壓試驗壓力 2．25 MPa
    設計溫度  80℃
    腐蝕裕度  1mm
    分離效率  99%
材料  Q235-B

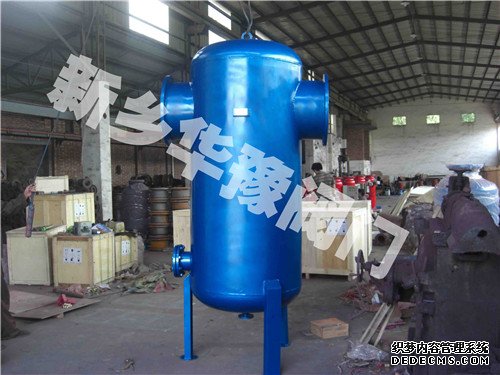

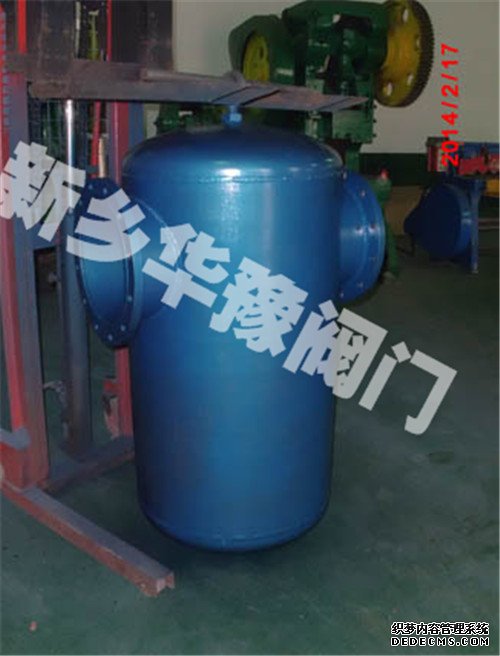

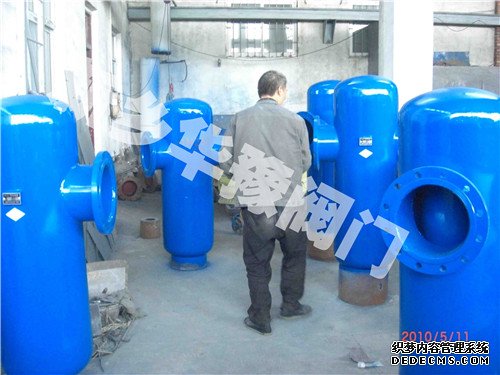

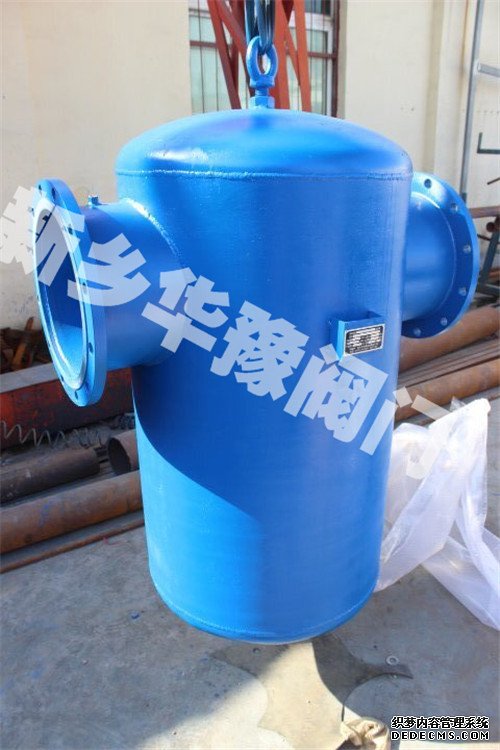

旋風式汽水分離器規格型號

型號	口徑	外形尺寸mm				處理量m3/min	排污口尺寸	配套后冷卻器型號
		E	F	G	H
HYXFQF-32	DN32	280	400	133	330	6	自動放水閥	HL4/1 ,HL2/1
HYXFQF-50	DN50	400	600	159	360	18	自動放水閥	HL5/1,6/1,
HYXFQF-65	DN65	400	600	159	360	18	自動放水閥	HL10/1
HYXFQF-80	DN80	510	760	219	420	42	自動放水閥	HL13/1,20/1
HYXFQF-100	DN100	580	850	273	480	60	自動放水閥	HL40/1
HYXFQF-125	DN125	580	850	273	480	60	自動放水閥	HL60/1,70/1,80/1
HYXFQF-150	DN150	650	990	426	630	120	自動放水閥	HL100/1
HYXFQF-200	DN200	630	1040	426	630	150	自動放水閥	HL150/1
HYXFQF-250	DN250	770	1180	478	680	200	自動放水閥	HL200/1
HYXFQF-300	DN300	840	1300	630	830	400	自動放水閥	HL370/1
HYXFQF-400	DN400	1180	1910	820	1090	600	自動放水閥	HL370/1

新鄉市華豫濾器有限公司是專業的過濾器、閘閥、截止閥、旋塞閥、蝶閥、止回閥、安全閥等產品的生產企業。華豫濾器以質量求生存，把用戶當上帝，每一道工序有質量檢驗負責人，每個成品有質量檢驗負責人?？煽抠|(zhì)量讓客戶放心。完善的售后服務讓客戶省心。用高質量的產品占領市場，用服務保住市場。聯系電話:0373-3547966手機:13462316714  QQ:2248467420  郵箱：xxhylq@163.com 網址：http://www.xxhyvalve.com 聯系人：李剛 國內一流的品質、優質的服務來為您保駕護航！
