Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。Y型過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作。

Y型過濾器是Y字型的，一端是使水等流質經過，一端是沉淀廢棄物、雜質，通常它是安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，它的作用是清除水中的雜質，達到保護閥門及設備正常運行的作用，過濾器待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥、驅動電機信號，引發下列動作:電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作。

產品分類
1.空氣過濾器使受到污染的空氣被潔凈到生產、生活所需要的狀態，也就是使空氣達到一定的潔凈度。
2.液體過濾器使受到污染的液體被潔凈到生產、生活所需要的狀態，也就是使液體達到一定的潔凈度。
3.網絡過濾器通過設置來阻擋垃圾信息，使出電腦屏幕上的信息盡量符合要求。同吸收的原理將不同顏色的光線分離
4.光線過濾器，把一些不需要的光線吸收掉。上面說的應該是網式過濾器，其實過濾器還有很多種，譬如疊片過濾器、砂濾器、碳濾器等等，主要原理都是利用過濾介質的孔徑截留比介質孔徑更小的物質，當然有的過濾介質還具有吸附等特殊效果。大多過濾器反洗也沒有那么麻煩，只要用清水從過濾出水的一端導入逆向反沖洗過濾器中的介質就可以達到很好反洗效果。本類閥門在管道中一般應當水平安裝。
相關型號

基本參數:
1、介質溫度:300(℃);
2、工作壓差:2KG;
3、材質:不銹鋼;
4、產品別名:Y型過濾器;
5、適用范圍:液體過濾;
6、連接形式:法蘭;
7、類型:直角式;
8、流動方向:單向;
9、適用介質:水;
10、壓力環境:常壓。Y型過濾器結構圖

主要技術參數:

公稱壓力(MPa)	1.0	1.6	2.5	4.0
耐壓試驗壓力(MPa)	1.1	1.8	2.8	4.4
工作壓力(MPa)	0.7	1.2	1.6	2.5

主要連接外型尺寸:

公稱通徑	L	H	H1
DN20	155	100	150
DN25	160	100	150
DN32	180	110	160
DN40	200	115	170
DN50	230	155	195
DN65	220	200	270
DN80	250	210	295
DN100	305	250	345
DN125	350	305	425
DN150	480	360	485
DN200	500	450	605
DN250	550	505	710
DN300	600	580	815
DN350	700	600	845
DN400	780	620	875
DN450	850	700	980
DN500	900

Y型過濾器(水過濾器)屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。Y型過濾器(水過濾器)能根據客戶具體要求(特殊壓力、特殊口徑)定制。Y型過濾器(水過濾器)具有制作簡單、安裝清洗方便、納污量大等優點。
Y型過濾器產品執行標準

設計規范	結構長度	連接法蘭	試驗與檢驗	產品標識	供貨規范
HG/T 21637	GB/T 12221	JB/T 79	JB/T 9092	GB/T 12220	JB/T 7928

具體參數

DN	In	L	H	H1	有效過濾面積m2
15	1/2	125	70	150	0.00185
20	3/4	145	70	150	0.00281
25	1	160	80	160	0.00343
32	1 1/4	180	90	180	0.00486
40	1 1/2	200	100	240	0.00767
50	2	220	130	250	0.01160
65	2 1/2	260	165	350	0.02111
80	3	280	195	390	0.03029
100	4	320	230	450	0.04063
125	5	350	300	520	0.05589
150	6	380	335	580	0.07709
200	8	495	420	690	0.11967
250	10	595	500	800	0.19155
300	12	640	580	950	0.26738
350	14	700	640	1150	0.32535
400	16	800	700	1360	0.40946
450	18	850	790	1480	0.52837
500	20	900	875	1650	0.65385

折疊選型原則
1、進出口通徑:
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力:
按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇:
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表"濾網規格"。
4、過濾器材質:
過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼等材質的過濾器。
5、過濾器阻力損失計算
水用過濾器，在一般計算額定流速下，壓力損失為0.52~1.2kpa

新鄉市華豫閥門有限公司是專業的Y型過濾器、旋流除砂器、手搖刷式過濾器、反沖洗過濾器、全自動自清洗過濾器、,全自動反沖洗過濾器、汽水分離器、籃式過濾器等產品的生產企業。華豫閥門以質量求生存，把用戶當上帝，每一道工序有質量檢驗負責人，每個成品有質量檢驗負責人?？煽抠|(zhì)量讓客戶放心。完善的售后服務讓客戶省心。用高質量的產品占領市場，用服務保住市場。聯系電話:0373-3809855手機:13462390461 QQ:3524791964 網址：http://yysqx.org.cn 聯系人：趙耀華國內一流的品質、優質的服務來為您保駕護航!

上一個：大口徑旋風式汽水分離器
下一個：QU-H系列壓力管路過濾器

分享到：

亚洲av日韩综合一区久热-天堂а√在线最新版中文在线-丝瓜视频在线观看免费-少妇被爽到高潮喷水久久欧美精品-久久精品国产99国产精品-欧美jizzhd精品欧美

公司新聞

行業動態

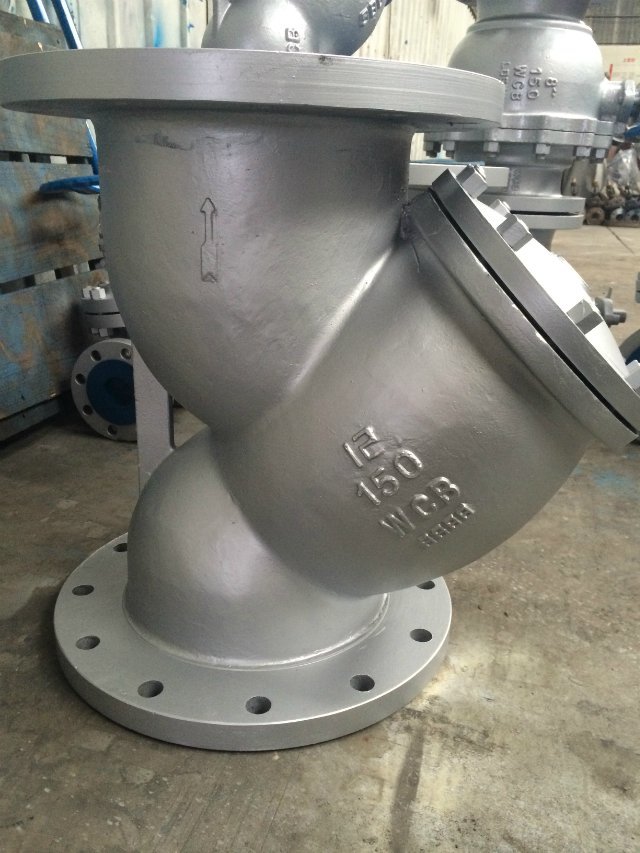

各種口徑Y(jié)型過濾器
