活性碳過濾器

　　活性碳過濾器操作維護手冊

　　1、活性碳過濾器工作原理

　　活性炭過濾器是利用顆?；钚蕴窟M(jìn)一步去除機械過濾器出水中的殘存的余氯、有機物、懸浮物的雜質，為后續的反滲透處理提供良好條件。

　　活性碳過濾器主要利用含碳量高、分子量大、比表面積大的活性炭有機絮凝體對水中雜質進行物理吸附，達到水質要求，當水流通過活性炭的孔隙時，各種懸浮顆粒、有機物等在范德華力的作用下被吸附在活性炭孔隙中；同時，吸附于活性炭表面的氯（次氯酸）在炭表面發生化學反應，被還原成氯離子，從而有效地去除了氯，確保出水余氯量小于0.1ppm，滿足RO膜的運行條件。隨時間推移活性炭的孔隙內和顆粒之間的截留物逐漸增加，使濾器的前后壓差隨之升高，直至失效。在通常情況下，根據過濾器的前后壓差，利用逆向水流反洗濾料，使大部分吸附于活性炭孔隙中的截留物剝離并被水流帶走，恢復吸附功能；當活性炭達到飽和吸附容量徹底失效時，應對活性炭再生或更換活性炭，以滿足工程要求。

　　當活性碳過濾器因截留過量的機械雜質而影響其正常工作，則可用反沖洗的方法來進行清洗。利用逆向進水，使過濾器內砂濾層松動，可使粘附于濾料表面的截留物剝離并被反沖水流帶走，有利于排除濾層中的沉渣、懸浮物等，并防止濾料板結，使其充分恢復截污、除氯能力，從而達到清洗的目的。反洗以進出口壓差參數設置來控制反沖洗周期，一般為三至四天，具體須視原水濁度而定。

　　活性碳過濾器采用不銹鋼操作閥組，過濾器的啟運、正洗、反洗、停機等工序均有手動控制操作。

　　當活性碳過濾器運行至進出口壓差為0.05～0.07MPa時，必須進行反洗?；钚蕴几鼡Q期為半年至一年。2、活性碳過濾器結構特點

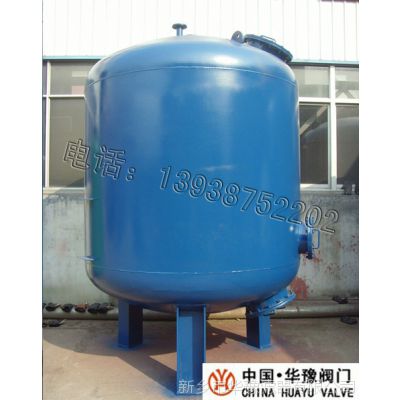

　　活性碳過濾器本體是帶上下橢圓封頭的圓柱形鋼結構，過濾器材質為Q235―A或304不銹鋼，內襯硫化橡膠防腐，內部在進水口設有布水器，下部設有集水裝置，集水裝置上填裝1200mm的活性碳和200mm的石英砂。成套設備的本體外部裝置有各種控制閥門和流量計、壓力表。

　　活性碳過濾器所填活性炭為果殼炭，具有比重輕、孔隙率大、耐磨性強、吸附容量大的優點。填高如下：

　　活性炭   0.6-1.2mm   1100mm

　　石英砂   0.6-1.2mm   100mm

　　石英砂   1.2-2.0mm   100mm

　　3、活性碳過濾器技術參數

　　工作壓力：  ＜0.6Mpa

　　水壓試驗：   0.75Mpa

　　進水濁度：  ＜2mg/L。

　　工作溫度：   5-40℃

　　運行流速：   8～10m/h

　　反洗強度：   12~16L/m2•s

　　填料高度：   1400mm
