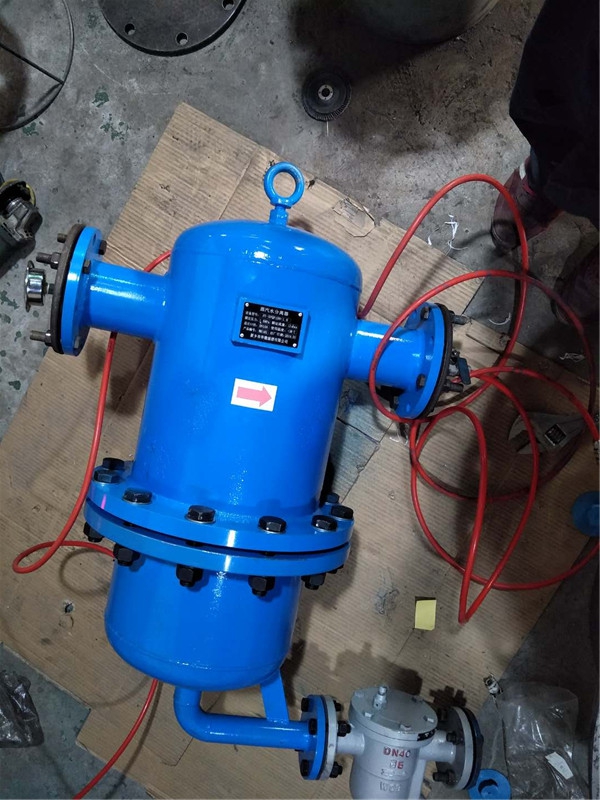

蒸汽水分離器的工作原理：大量含水的蒸汽或壓縮空氣進入汽水分離器，并在其中以離心向下傾斜式運動；夾帶的水份由于速度降低而被分離出來；被分離的液體流經自動疏水閥排出，干燥清潔的蒸汽從分離器出口排出。
蒸汽水分離器的工作原理：通過五級分離—降速、離心、碰撞、變向、凝聚等原理，除去介質中的液態水份，達到凈化的作用。常安置在后冷卻器的后面。
蒸汽水分離器的工作原理：主要應用在介質壓力比較低，工況要求系統壓降小的情況，比如甲烷氣體的過濾，因?yàn)槠鋲毫νǔ２桓撸瑔我坏碾x心式或擋板式不能達到處理效果
蒸汽水分離器技術參數
設計壓力 1．6MPa
水壓試驗壓力 2．25 MPa
設計溫度 80℃
腐蝕裕度 1mm
分離效率 99%
材料 Q235-B
蒸汽水分離器規格型號
|
型號 |
口徑 |
外形尺寸mm |
處理量m3/min |
排污口尺寸 |
配套后冷卻器型號 |
|||
|
E |
F |
G |
H |
|||||
|
HYXFQF-32 |
DN32 |
280 |
400 |
133 |
330 |
6 |
自動放水閥 |
HL4/1 ,HL2/1 |
|
HYXFQF-50 |
DN50 |
400 |
600 |
159 |
360 |
18 |
自動放水閥 |
HL5/1,6/1, |
|
HYXFQF-65 |
DN65 |
400 |
600 |
159 |
360 |
18 |
自動放水閥 |
HL10/1 |
|
HYXFQF-80 |
DN80 |
510 |
760 |
219 |
420 |
42 |
自動放水閥 |
HL13/1,20/1 |
|
HYXFQF-100 |
DN100 |
580 |
850 |
273 |
480 |
60 |
自動放水閥 |
HL40/1 |
|
HYXFQF-125 |
DN125 |
580 |
850 |
273 |
480 |
60 |
自動放水閥 |
HL60/1,70/1,80/1 |
|
HYXFQF-150 |
DN150 |
650 |
990 |
426 |
630 |
120 |
自動放水閥 |
HL100/1 |
|
HYXFQF-200 |
DN200 |
630 |
1040 |
426 |
630 |
150 |
自動放水閥 |
HL150/1 |
|
HYXFQF-250 |
DN250 |
770 |
1180 |
478 |
680 |
200 |
自動放水閥 |
HL200/1 |
|
HYXFQF-300 |
DN300 |
840 |
1300 |
630 |
830 |
400 |
自動放水閥 |
HL370/1 |
|
HY, , XFQF-400 |
D, N400 |
1180 |
1910 |
820 |
1090 |
600 |
自動放水閥 |
HL370/1 |
