TZ01A-01型單盤管預冷卻器

2019-01-17 14:11:34  點擊數: 209


 冷卻器采用壁掛式垂直安裝,樣水進出管采用可拆式螺紋連接,冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方,應預留500mm高的檢修空間,以便拆換冷卻器盤管。

冷卻器是我公司***新研制的具有自主專有技術的高效雙螺旋導流浸液式冷卻器,不僅冷卻效率高而且體積小,有污垢時便于拆卸清洗維護,對冷卻水質要求不高。冷卻器由內桶、外桶、雙層螺旋管、隔套等組成。內外層螺旋盤管由一根定尺不銹鋼管彎制而成,中間加有導流隔套,其冷卻方式采用逆流式冷卻。冷卻水由筒體底部進入,從內螺旋管與內桶外壁呈螺旋狀旋出后沿導流套流入外層螺旋管,再沿外層螺旋管與外桶內壁呈螺旋狀從上部旋出,對流完全充分,熱交換效率極高。此冷卻器對工藝要求級高,我公司是由一根管子直接盤成雙盤管,無任何焊縫,間隙均勻,線條流暢!主要技術參數:設計壓力30MPa,設計溫度350℃,冷卻面積0.2~0.41m2。

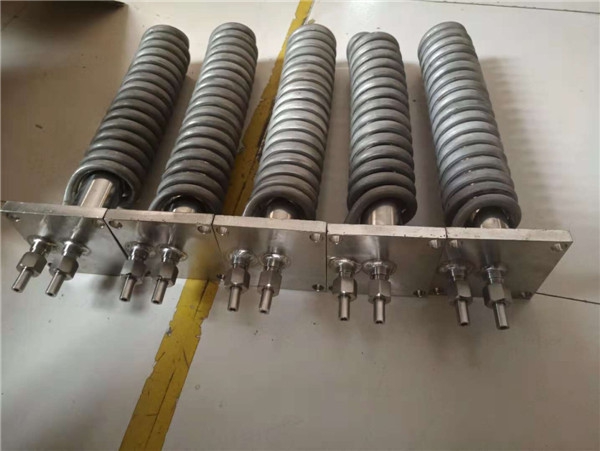

 筒形冷卻器結構組成:外筒體和盤管。
   外筒體和盤管才用法蘭聯接,更換盤管或?qū)鋮s器進行清洗,只需松開法蘭聯接螺栓,取出盤管,無需拆卸冷卻器筒體。非常方便。
TZ01B高效冷卻器性能參數

技術參數 TZ01A TZ01B
工作壓力 ≤32Mpa ≤32Mpa
工作溫度 ≤650℃ ≤650℃
試驗壓力 48Mpa 48Mpa
盤管管徑/壁厚 Ф12×3 Ф10×1.5
冷卻水管徑/壁厚 Ф22×2.5 Ф22×2.5
樣品管連接方式 螺紋連接 螺紋連接
熱交換面積 0.19㎡ 0.46㎡
